隨著城市建設的飛速發展，燃氣、排水、電力、通信、蒸汽、化工等行業經常需要穿越鐵路、公路、河流等障礙物敷設管道，而基于城市市容環境的考慮，在城市利用非開挖技術敷設管線的情況也越來越多。由于敷設的管線埋深、位置信息都不準確的特點，常規的管線探測儀（RD8000、T5000、地質雷達）等自身的局限性（探測深度淺、易受電磁干擾、探測環境條件差）無法獲得準確的管線位置信息。導致后期交叉施工時易破壞、損壞后修復成本高，極易造成人員傷亡的事故。

管線陀螺儀工作原理

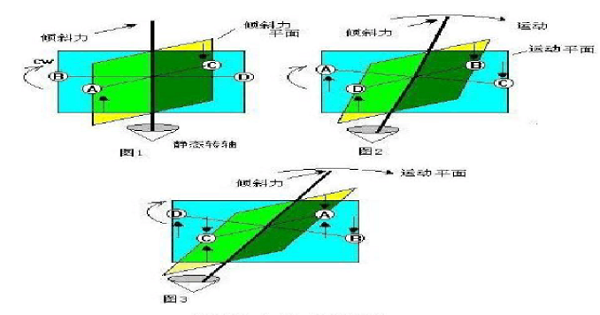

繞一個支點高速轉動的剛體稱為陀螺，許多人小時候玩過的陀螺就是這一例子，一個旋轉物體的旋轉軸所指的方向在不受外力影響時，是不會改變的。人們根據這個道理，用它來保持方向，制造出來的東西就叫陀螺儀。陀螺儀在工作時需要借助外力，使它快速旋轉起來，一般能達到每分鐘幾十萬轉，可以工作很長時間，陀螺儀用多種方法讀取軸所指方向，并自動將數據信號傳給控制系統。

管線陀螺儀定位系統

慣性陀螺儀定位系統是基于慣性導航技術研發而成，依靠高精度的陀螺儀，有電腦快速運算獲取地下管線三維坐標，主要用于管道的位置探測，并可將數據傳入GIS、AutoCAD、Solidwords等軟件，尤其適合非開挖行業頂管施工的竣工測量。便捷的外業操作配合***的數據后臺處理熊系統，能快速準確得到被測管道的空間三維坐標信息，而且測量時不會受外界環境及管道材質等因素干擾。

管線陀螺儀三維坐標獲取

陀螺儀和加速度計分別測量定位儀的相對慣性空間的3個轉角速度和3個線加速度延定位儀坐標系列=的分量，經過坐標變換，把加速度信息轉化為延導航坐標系的加速度，并運算出定位儀的位置、速度、航向好水平姿態。

慣性陀螺儀的主要構成：硬件部分與軟件部分組成；

硬件部分

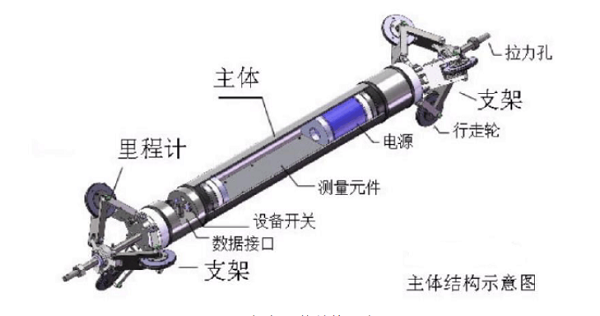

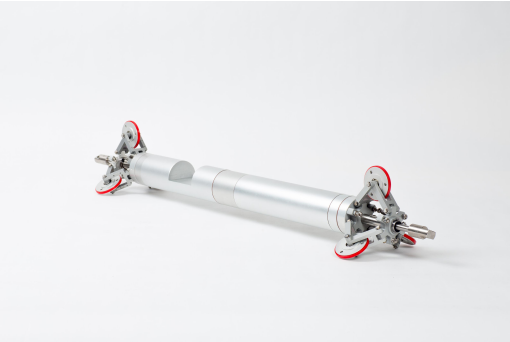

陀螺儀的硬件部分有測量單元、行進單元、外部控制單元、PC機和牽引鋼繩兩部分組成。測量單元有帶有滑輪的碳棒構成，工作時穿入被測管道內部，經牽引繩拖動并在管道內穿越兩個來回，測量單元將自動記錄被各點的三維坐標。

軟件部分

軟件部分位于PC機內，包括通訊、計算、顯示和數據管理等模塊，其中通訊模塊主要是用于通過PC機相關命令進行測量單元的數據下載和清空。計算模塊主要負責對測量單元的數據下載和清空，顯示模塊包括了數據顯示和圖形顯示，數據管理模塊包括數據的打開、存儲和對實測數據與標準數據的對比功能。對測量單元采集的數據進行處理并生成管線分布三維曲線圖。

在城市規劃管理過程中，因地下管線位置的信息不準確，也會造成地下空間資源浪費，為了獲取非開挖管線與探測管線位置的準確數據，科學的利用地下空間，盡量避免管線切改，消除潛在的地下事故隱患，可用慣性陀螺儀來對地下管線進行準確定位，來解決傳統探測手段不能解決的實際問題。
