由于城市地下燃氣埋地管線和給水管線、排污管線、供暖管線、電纜、光纖等交織在一起，因此形成了一張錯綜復雜的地下管網，給管線的維修改造和檢測定位帶來許多困難，如果發生事故時容易造成嚴重的損失。***在城市燃氣管網的安全運行方面的要求也越來越高，提高燃氣管網的安全可靠性因此也廣受關注，室外埋地管網的初期建設、運行使用以及后期檢測等相關問題亟待解決。

1、城市燃氣管網檢測與管理方面的問題

目前城市地下燃氣管網用的較多的還是鋼質管道，在加上近些年PE管技術的成熟，PE管憑借優良的性能、低廉的價格和維護成本逐漸得到廣泛應用，形成了目前城市燃氣管網鋼制管道和PE管同時應用的局面，有的城市燃氣全部使用PE管，這就對管道的設計、建設、維修和檢測提出了一些新的課題。目前城市燃氣管網在運行過程中所面臨的問題主要有以下幾方面：

1.1 城市燃氣埋地鋼質管線定位與檢測過程中干擾因素多

燃氣管線與給水管線、排污管線、供暖管線、電纜等交織在一起，形成錯綜復雜的地下管網，受電磁感應作用的影響，對鋼質管線的檢測定位存在干擾。

1.2 鋼管、PE管結合使用給檢測帶來困難

鋼管、PE管的檢測采用不同檢測手段和方法，在檢測過程中如果不能事先明確鋼管、PE管的位置及結合點，就容易出現問題。

1.3 埋地管道漏氣點難以確定

由于泄漏的氣體會沿著土壤介質的縫隙流動，在***范圍內都能查出燃氣泄漏，因此準確定位有***難度。

1.4 PE管線定位困難

在城市建設過程中，經常需要準確定位PE管線的位置及埋深，由于在設計、建設初期未對此問題妥善處理，造成檢測困難。

2、問題探討與解決思路

2.1 鋼管檢測過程中的干擾問題

給水管線、排污管線、供暖管線、電纜、通訊線路等管道與燃氣管道比較接近，走向也與燃氣管道并行或者在同一管溝，這些都容易對管道造成干擾，需要充分利用防腐層檢測儀的功能，根據現場情況靈活選取加電點，根據電流信號的大小、方向及管道埋深來確認，同時借助企業的管道平面圖以及現場的管線位置進行綜合判斷，把燃氣管道與其他管道區分開。

2.2 鋼管、PE管檢測問題

隨著PE管的普及應用，很多城市燃氣采用鋼管和PE管結合使用的方式，由于PE管具有不導電等特性，在檢測過程中要采用區別于鋼質管道的方法。如果對埋地管線狀況不了解，將檢測鋼質管道的設備用于檢測PE管道，會得到錯誤的結果，例如將防腐層檢測儀用于檢測PE管道，儀器會顯示錯誤信號，而這種狀況在接地不良時也會發生，會造成檢測困擾。因此保存好管道竣工資料，明確管道性質，對于管道檢測極其重要。

2.3 燃氣泄漏點定位問題

在巡線過程中，用嗅敏儀檢測到可疑漏氣點，由于管道埋在地下，不容易準確定位。對于鋼質管道需要采用管線防腐層檢測儀與嗅敏儀相結合的辦法，先確定漏氣管線的大致范圍，利用防腐層檢測儀把該范圍內的破損點逐一檢出，然后在各個破損點周圍打孔，用嗅敏儀再次檢測，一般檢出氣體濃度大的位置是漏氣點的可能性***，需要開挖進行驗證。對于PE管，在氣體泄漏的可疑范圍內在地面多打孔，通過檢測孔內氣體濃度判斷漏氣點。

2.4 PE管線定位問題

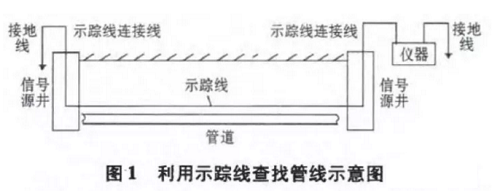

城市燃氣PE管的定位與埋深檢測一直是難點，適用于鋼管的防腐層檢測儀由于PE管的不導電性而無法直接使用，需要利用示蹤線進行檢測，如圖1所示。按照CJJ63-2008《聚乙烯燃氣管道工程技術規程》，敷設PE管道時，需要沿管線埋設示蹤線，要保證示蹤線有良好的導電性和有效的電氣連接，并設置信號源井舊J。為了準確確定管線埋深，應把示蹤線緊貼管道埋設，并且在管道頂部還是側面需要提前統一標準，示蹤線要具有***的強度，并且進行絕緣，信號源井可以充分利用閥井來進行設置。對于未能按照規范安裝示蹤線的PE管道，其安全風險、管理風險顯著提高，應該視為安全隱患。

另外，在PE管線建設初期做好標識，包括沿路設置管道示意圖，地面設置管道標識等，在PE管的運行使用過程中能有效降低管理成本。

3、應用情況

3.1 城市燃氣管網檢測

在某市進行燃氣管網檢測，管網中鋼管、PE管結合使用，環境復雜，干擾因素多，給檢測帶來***困難。根據2.2中給出的方法首先明確管道性質，然后根據鋼管、PE管不同特點采用不同的檢測方法，根據2.1中方法，結合現場情況合理選擇加電點，查找管線取得了較好的效果，能準確判斷目標管線，給后續工作打下基礎。

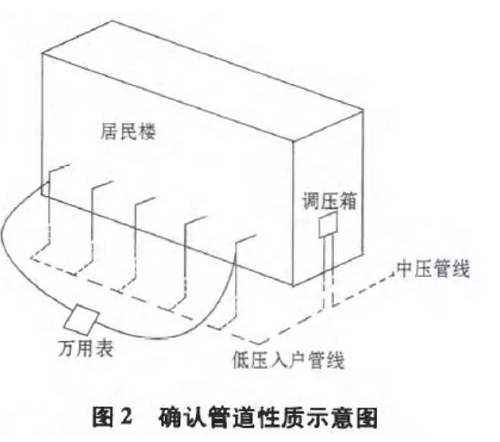

在不明確管道是鋼管還是PE管的情況下，根據現場經驗，采用一些簡單的技術手段就可以判斷管道性質。

3.2 燃氣管網泄漏點檢測

根據2.3中利用管線防腐層檢測儀與嗅敏儀相結合的方法，對某市燃氣管網埋地鋼制管道進行泄漏檢測，確定燃氣泄漏點1處。如圖3所示，圈中位置為管道腐蝕穿孔，穿孔處手感光滑，邊緣較清晰，判斷為雜散電流干擾，此處未進行陰極保護，造成雜散電流腐蝕穿孔。如果城市燃氣管網按照規范按照犧牲陽極保護，能顯著降低腐蝕幾率。
