對于如何判斷非金屬燃氣管線探測成果好壞，我司將根據多年的探測經驗將從管線埋設的現場情況及已有資料情況，談談如何探測類似燃氣PE管這種小規格非金屬管線，以幫助你們***了解各種方法探測的準確程度，以便將來合理使用普查成果資料，避免因資料使用不慎而引發安全事故。

      一、含有金屬示蹤線的非金屬管線探測

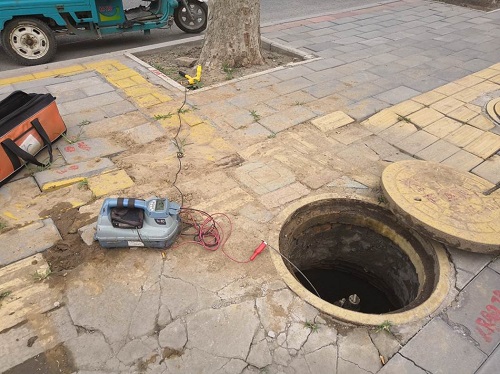

      我想大家都知道非金屬管線是不導電，所以就無法采用管線探測儀直接追蹤探查。而為了有利于追蹤管線，在埋設管轄的同時，也敷設了金屬示蹤線。常見的金屬示蹤線有銅芯或鋁芯導線，非開挖敷設時有時也采用外包絕緣層的鋼絲。對于此類含有金屬示蹤線的管線，可通過示蹤線施加***頻率的電磁信號進行追蹤探測。信號施加點可選擇在井中示蹤線出露位置。隨著探測距離增加，示蹤線中電流會逐漸衰減，信號也會隨之減弱，此時可選擇下一個施加點施加信號反向追蹤。條件允許的話可開挖揭露示蹤線后繼續加載信號追蹤。

      含有金屬示蹤線非金屬管線探測如同金屬管線探測，只是定位的是金屬示蹤線而已，與管線實際位置可能存在***的偏差，此差距取決于示蹤線的安放位置。如了解了示蹤線安放位置，可根據示蹤線的安放位置對探測結果進行修正，提高管線定位定深精度。

       二、現場尋找開挖痕跡輔助定位
      人們行走在城市的大街小巷，經常會看到一些“馬路拉鏈”，其實這些多是管線埋設時留下的痕跡。通常開挖埋設的管線，管線埋設時間越近，留下的痕跡越多。對小規格燃氣PE管等不能采用常規管線儀探測的管線來說，利用管線埋設時***的痕跡進行定位，不失為一種準確的方法，這種方法暫且稱之為“痕跡法”。采用“痕跡法”定位時，應確保現場痕跡為目標管線埋設時***的痕跡，必要時可借助已有資料現場調查訪問逐一排查的方法判別。

      有時管線埋設痕跡并不***是連續可見的，如管線進入草地、土質路面或硬化路面后期又進行了整體翻修，都會造成痕跡的消失。對于非金屬管線而言，應在痕跡消失位置處定點，以利于后續管線走向的判別。

      三、利用竣工資料參照已有地形地物定位
      在沒有示蹤線的情況下，不能采用管線探測儀進行追蹤探測，如果提供有管線竣工資料，可借助于資料中的地形地物，完成對已有管線的實際定位。通常情況下，竣工圖中有些重要特征點或有栓距或有坐標數據，可利用栓距或坐標數據現場重復量距或測量放點的方法確定管線的實際位置。在地形圖現勢性較好的情況下，可直接利用管線與實際地物的相對距離定位。對于個別現場無法量距定位的特征點，可通過已確定的管線位置、走向采用交會法定位。

      這種定位方法的精度取決于竣工資料圖中所繪管線的準確程度與量距精度。

      四、參照相鄰管線或其它地物定位
      對于新建道路埋設的非金屬管線，道路建設完成后路面既不會留下痕跡，圖上也不會有栓距。在沒有示蹤線的情況下，只能依據管線埋設的規律，利用已知位置與相鄰管線或其它地物間距離定位。定位時首先應依據資料尋找已知位置點，如閥門或其它已確定的管線位置，了解現場管線的埋設情況，同時驗證已有資料的準確性。在確定已有資料基本正確的情況下，根據已搜集資料顯示各管線埋設情況及與相鄰管線之間的間距，實地量距定位。

      這種管線定位精度同樣取決于已有資料的準確程度與量距精度。

      五、利用地面標識輔助定位
      為了便于管線管理，有些城市在埋設有管線的位置設置了地面標識，通過地面標識可大致了解管線的平面位置、走向。在利用這些標識定位時，應了解地面標識設置時間，有些是管線埋設覆土時設置的，有些則是管道埋設完成后按圖紙顯示的位置大致設置的。前者地面標識的位置基本準確，可直接定位，其定位精度可與“痕跡法”相媲美；而后者只能表示管線埋設的大致位置，其位置僅能作為參考。

      在利用后期設置的標識定位時，應利用已搜集的管線資料，現場比對圖上位置與實地位置是否吻合，只有兩者一致時，其結果才可能是正確的。

      六、邀請熟知管線埋設的技術人員現場指認
      在缺少管線資料或已有管線資料無法滿足實地定位時，如資料顯示與現場實際情況明顯不符或資料為示意位置現場無法準確判定時，應邀請熟知管線埋設的技術人員配合現場指認，或通過進一步走訪調查了解管線埋設情況后定位。

      通過竣工圖、地面標識等完成定位后，應沿“兩點一線”確定的管線埋設路徑進行實地巡查，了解沿線是否存在影響目標管線埋設的障礙，如古樹木、已有建（構）筑物或其它管線及其附屬設施等。一旦發現可能影響目標管線埋設，應綜合現場情況評估其可能性，必要時根據現場情況修正管線位置。

      七、采用地質雷達方法驗證

       以上介紹的各種定位方法，除示蹤線法和痕跡法確定的管線位置相對準確外，其余都是根據資料標示的位置量距得到或憑技術人員的記憶資料得到，實際管線是否在此未必是真，需要經過進一步驗證。此外，除含有示蹤線的管線可通過對示蹤線的測定得到管線埋深外，其余方法均無法得到，需要采用其它方法查明。

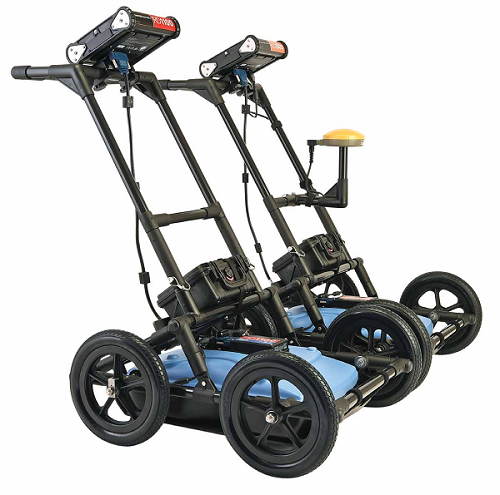

       從目前已熟知的管線探測方法中，對非金屬管線探測有***效果的方法無疑是地質雷達。那為什么不用地質雷達直接探測，而是要在其他方法定位后來驗證呢，其原因主要有：
      1、非金屬管線規格小、埋深大，不***能獲取有效的管頂反射異常。
      2、即使獲得了管頂反射異常，但由于異常規模小，沒有明顯特征，在城市復雜的埋設條件下，只要存在與管線規格相近的磚頭瓦塊等均能產生與之相近的異常，而導致無法準確識別。
      3、人們也許會認為管線具有***長度，可通過沿著管線走向布置多條測線，然后觀察各測線異常的位置分布、延伸方向進行判定。這種方法理論上是可行的，然而實際工作中，由于地下介質的不均勻以及目標管線規格小、埋深大，常常出現即使兩條相距很近的剖面也可能得到不同的異常反映，因此依靠管線的延續性來達到準確判別目標管線的目的也是很難實現的。

      由上可知，若采用地質雷達方法直接探測，無疑是大海撈針，無法獲得理想的探測效果。但若能事先了解管線的大致位置，再根據管線位置布置測線驗證，將會取得事半功倍的效果。以下將討論如何實施地質雷達驗證：

      1、尋找可實施雷達探測驗證的場所
      由于受場地條件限制，柵欄、路牙石、綠化帶等的存在，常常導致無法實施雷達探測，因此在實施雷達探測前，需要沿管線埋設的路徑尋找適合于雷達探測的場所，即管線埋設位置路面平整，便于雷達移動探測；不能為草地或松散土層表面，以免影響電磁波的向下傳播；還應盡量避開新建道路或大理石鋪層等層狀結構較好的路面。

      2、了解目標管線附近地下管線埋設的情況
      為查明目標管線的平面位置和埋深，雷達探測測線通常垂直管線走向布設，以獲取目標管線異常。當地下埋設有多條管線時，應了解各管線埋深、規格及其相對位置關系情況，以便在雷達圖像中準確識別目標管線異常。

      3、往返及改變測線位置多次探測
        為獲取目標管線的可靠異常，應采取往返重復探測或改變測線位置多次探測。同時應檢查疑似目標管線異常的平面位置、埋深與實際了解的探測目標管線埋設情況是否一致，以此印證疑似異常是否為目標管線異常。

      4、借助開挖槽異常的判別目標管線位置和埋深

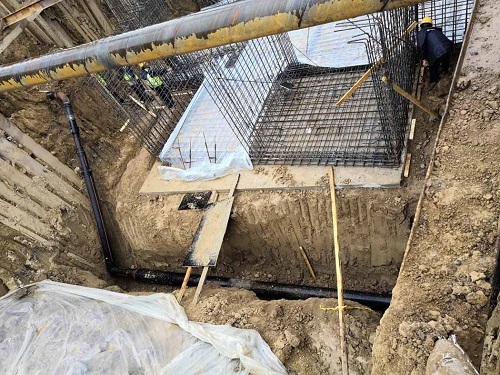

        在實際探測中，當目標管線埋設時間不長，土體挖掘擾動、回填不實等均可能在圖像中反映。即使無法觀察到目標管線管頂反射，也能借助于雜波異常出現的位置及向下延伸的范圍來判定管線埋設的位置及深度。

      八、結論與建議
      小規格非金屬管線探測一直是困擾管線探測行業的難題。盡管前面介紹了多種探測定位方法，并且還要求進行地質雷達驗證，由于不像地形圖測繪那樣是直觀可見的，其結果仍不***是真實的，只是現有階段采用了***確的方法得到的***接近真實的結果。因此，仍需在今后的管線擴建、改建施工中揭露管線實際位置后再行驗證，以提高其準確度。只有這樣，才能真正達到還歷史欠賬的目的。

        同樣，要想讓今后埋設的非金屬管線不會成為***的“迷”，千萬不要忘記在管線埋設時進行竣工測量。
